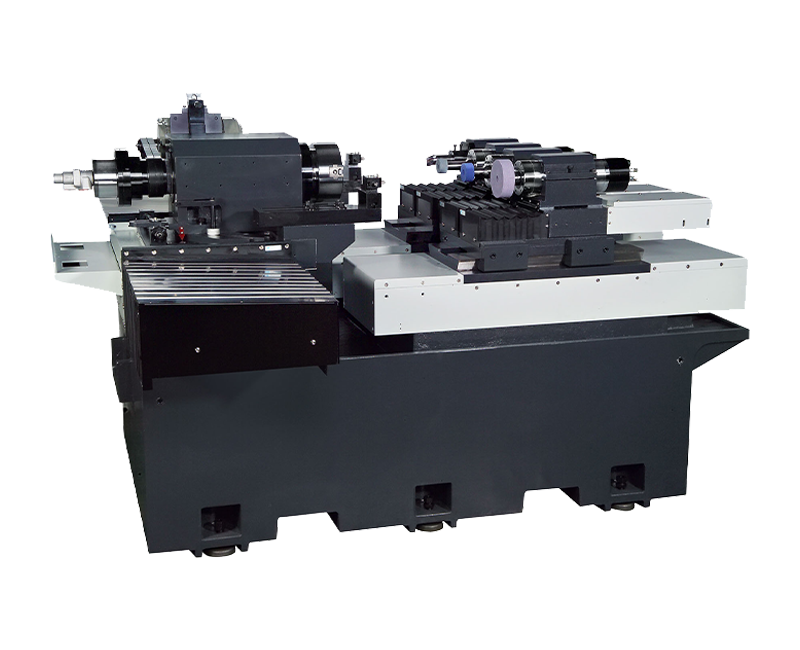

KG-500L CNC 三砂轮内外圆复合磨床
CNC 内外圆复合磨床
- 三砂轮主轴 + 车刀模组结构
- 最大研磨深度 200mm
- 全密闭式护罩
- FANUC 控制器
- X、Y、Z 轴行程 750/320+200/320+200mm
产品特性
Type A
标配
标配
- 皮带式研磨主轴
- 研磨主轴外径 Ø90mm
- 可依加工工件需求更换不同转速之研磨主轴
- 由无刷伺服马达驱动大幅增加研磨主轴于低转速研磨时的扭矩值及效率
- 标准配件
- 皮带式研磨主轴
- 可选配件
- Y 轴追加车刀模组
- 可选配件
- Z 轴追加面研磨模组
选择配件
| Y 轴追加车刀模组 | |
|---|---|
| 行程 | 180 mm |
| 内孔刀座直径 | Ø 40 mm |
| 驱动方式 | 油压 |
| 轨道型式 | 线性滑轨 |
| Z 轴追加面研磨模组 | |
|---|---|
| 行程 | 180 mm |
| 主轴型式 | 内藏式 |
| 主轴转速 | 10000 rpm |
| 主轴功率 | 3 Kw |
| 主轴冷却方式 | 油冷 |
| 驱动方式 | 油压 |
| 轨道型式 | 线性滑轨 |
Type B
| Y 轴模组 | Y 轴 | Y2 轴 | Z 轴模组 | Z 轴 | Z2 轴 | |
|---|---|---|---|---|---|---|
| 行程 | 180 mm | 行程 | 180 mm | 行程 | 180 mm | 180 mm |
| 主轴型式 | 内藏式 | 内孔刀座直径 | Ø 40 mm | 主轴型式 | 内藏式 | 内藏式 |
| 主轴转速 | 30000 rpm | 驱动方式 | 油压 | 主轴转速 | 6000 rpm | 20000 rpm |
| 主轴功率 | 3 Kw | 轨道型式 | 线性滑轨 | 主轴功率 | 6.0 Kw | 3 Kw |
| 主轴冷却方式 | 油冷 | 主轴冷却方式 | 油冷 | 油冷 | ||
| 驱动方式 | 油压 | 驱动方式 | 油压 | 油压 | ||
| 轨道型式 | 线性滑轨 |
产品规格
| 机型 | KG-500L | |
|---|---|---|
| 加工能力 | 研磨直径范围 | Ø 4 ~ Ø 320mm |
| 最大研磨深度 | 200 mm | |
| 工件最大旋径 | Ø 500mm | |
| 防水护盖内之旋径 | Ø 320 mm | |
| 控制系统 | 控制器 | FANUC |
| 工作头 | 主轴转速 | 0 ~ 1000 rpm |
| X 轴进给速度/ 最大行程 | 10 M/min / 750 mm | |
| X 轴的最小显示单位 | 0.0001 mm | |
| 工作头旋转角度 | -5˚~+30˚ | |
| 工作台 | Y、Z 轴进给速度 | Y : 10 / Z :10 M/min |
| Y、Z 轴最大行程（mm） | Y : 320+200 / Z : 320+200 | |
| Y、Z 轴最小显示单位（mm） | Y : 0.0001 / Z : 0.0001 | |
| 工作主轴中心离地面高度 | 1100 mm | |
| 油压系统 | 油箱容量 | 30 L |
| 冷却系统 | 切削液水箱容量 | 200 L |
| 传动马达 | 油压马达 | 0.75 Kw (1HP) |
| 切削液马达 | 0.37 Kw (1/2HP) | |
| X、Y、Z 轴伺服马达（Kw） | X : 1.6 Kw / Y : 1.6 Kw / Z : 1.6 Kw | |
| 砂轮马达（kw） | Y : 2.2 ， (3HP) Z : 2.2 ， (3HP) |
|
| 主轴头马达（kw） | 2.2 ， (3HP) | |
| 其他 | 自动注油机 | 4 L |
| 机器尺寸（长x宽x高）-含配件 | 3450 x 2350 x1950 mm | |
| 机械重量 | 5000 kg | |
| 标准配件 | CNC 控制器 | |
| X 轴工件主轴马达变频器 | ||
| Y 轴研磨主轴马达变频器 | ||
| Z 轴研磨轴马达变频器 | ||
| Y 轴研磨主轴 | ||
| Z 轴研磨主轴 | ||
| 油压夹头 | ||
| 油压迴转缸 | ||
| 三色警示灯 | ||
| LED 工作灯 | ||
| 工具箱 | ||
| 自动注油机 | ||
| 切消液水箱及泵浦 | ||
| 纸带过滤机 | ||
| 电磁除屑机 | ||
| 液压油箱及泵浦 | ||
| 电器箱内循环散热 | ||
| 钻石修刀 | ||
| 地基螺丝及垫块 | ||
| 机械、电器操作说明书 | ||
| 全罩式护罩 | ||
