KG-500 CNC 内外圆复合磨床
CNC 内外圆复合磨床
- 双砂轮主轴结构
- 可加装车削模组（选购）
- 最大研磨深度 200mm
- FANUC 控制器
- 全密闭式护罩
- X、Y、Z 轴行程 400/350+200/350+200mm
KG-500 机型为双轴内径研磨 2 个独立内孔主轴，此机型只要是加工行程大，研磨范围广的工件，400以下工件皆可加工研磨
产品特性
线轨 & 滚珠螺桿
X、Z 轴皆选用高精密线性滑轨及滚珠螺桿，具高精度、高刚性特色。
高级铸铁
结构体採用 FC30 高级铸铁制成，经回火及应力消除处理，永保机械加工精度及稳定性。
稳重的底座
超大稳重的底座，内部肋骨配置，依力学原理设计，展现独特稳定性。
伺服马达驱动
X、Y、Z 轴移动，均採用服马达驱动。最小显示单位 0.0001mm。

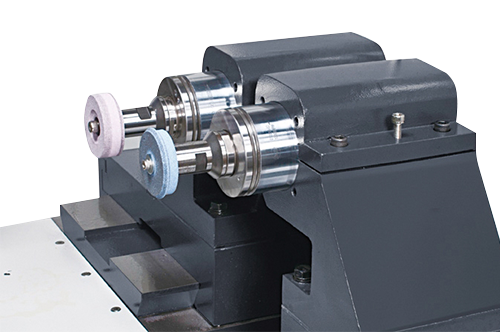

双研磨主轴

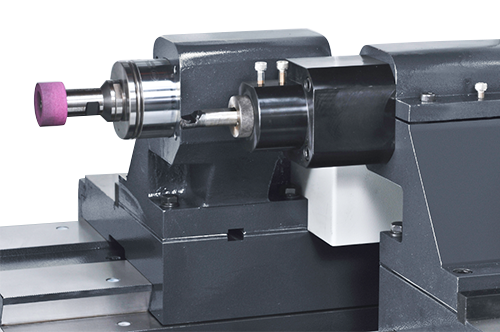

研磨主轴 + 车削模组
磨削主轴
工件
FANUC 控制器
- 功能强劲，提供多面研磨之参数设定。
- 一次工件装夹，可执行高达 16 面研磨。
产品规格
| 机型 | KG-500 | |
|---|---|---|
| 加工能力 | 磨直径范围 | Ø 4 ~ Ø 320mm |
| 最大磨深度 | 200 mm | |
| 工作最大旋径 | Ø 450mm | |
| 防水护盖内之旋径 | Ø 300 mm | |
| 控制系统 | 控制器 | FANUC |
| 工作头 | 主轴转速 | 0 ~ 1000 rpm |
| X 轴进给速度/ 最大行程 | 10 M/min / 400 mm | |
| X 轴最小移动单位 | 0.0001 mm | |
| 工作头旋转角度 | -5˚~+30˚ | |
| 工作台 | Y、Z 轴进给速度 | Y : 10 / Z :10 M/min |
| Y、Z 轴最大行程 | Y : 350+200 / Z : 350+200 | |
| Y、Z 轴最小移动单位 | Y : 0.0001 / Z : 0.0001 | |
| 工作主轴中心离地面高度 | 1100 mm | |
| 油压系统 | 油箱容量 | 30 L |
| 冷却系统 | 切削液水箱容量 | 250 L |
| 传动马达 | 油压马达 | 0.75 Kw (1HP) |
| 切削液马达 | 0.18 Kw (1/4HP) | |
| X、Y、Z 轴伺服马达 | X : 1.6 Kw / Y : 1.6 Kw / Z : 1.6 Kw | |
| 砂轮马达（kw） | Y : 4.0 ， (5HP) Z : 4.0 ， (5HP) |
|
| 主轴头马达 | 2.2 ， (3HP) | |
| 其他 | 自动注油机 | 4 L |
| 机器尺寸（长x宽x高）-含配件 | 3450 x 2150 x1900 mm | |
| 机械重量 | 4750 kg | |
| 标准配件 | CNC 控制器 | |
| X 轴工件马达变频器 | ||
| Y 轴工件马达变频器 | ||
| Z 轴工件马达变频器 | ||
| Y 轴研磨主轴 | ||
| Z 轴研磨主轴 | ||
| 油压夹头 | ||
| 迴转缸 | ||
| 三色警示灯 | ||
| 工作灯 | ||
| 工具箱 | ||
| 自动注油机 | ||
| 切削液水箱及泵浦 | ||
| 纸带过滤机 | ||
| 电磁除屑机 | ||
| 液压油箱及泵浦 | ||
| 电器箱热交换器 | ||
| 钻石修刀 | ||
| 地基螺丝及垫块 | ||
| 机械、电器操作说明书 | ||
| 全罩式护罩 | ||
