Máy mài hợp chất bên trong có phần còn lại ổn định CNC KG-410SR
Máy mài hỗn hợp bên trong ổn định CNC
- Trục mài kép + phần còn lại ổn định
- Chiều dài mài tối đa lên tới 410mm
- Bảo vệ giật gân đầy đủ
- Bộ điều khiển Fanuc
- Hành trình trục X, Z 650/550mm

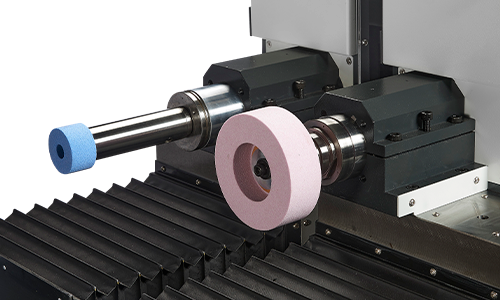

Mẫu máy KG-410SR trang bị trục quay bánh mài kép với cụm khung trung tâm, cho phép mài phôi với độ sâu lên tới 410mm. Vị trí đầu trục chính có thể được điều chỉnh khi cần thiết để đáp ứng các yêu cầu phôi khác nhau. Ngoài ra, phạm vi điều chỉnh góc trượt là từ 0° đến +15°, mang lại sự linh hoạt trong quy trình gia công để đáp ứng các thông số kỹ thuật phôi cụ thể.
Thiết kế nhịp rộng với con lăn cứng kiểu tuyến tính
Bốn cách tuyến tính với 12 khối để đảm bảo độ cứng và ổn định của trục.
Với thiết kế dạng hộp phẳng 1V 1 và hệ thống cấp dầu liên tục cho ray đảm bảo độ mài thẳng và hệ số ma sát thấp hơn trong quá trình di chuyển.
Dễ dàng di chuyển đầu làm việc theo chiều dài của phôi
Góc trượt 0°~15°
Dễ dàng di chuyển đầu làm việc theo chiều dài của phôi.
Thích hợp cho vật liệu có thời gian dài và mang lại sự ổn định trong quá trình mài.
Đường ray trượt luồng không khí
| Kiểu | KG-410SR | |
|---|---|---|
| Năng suất làm việc | Đường kính mài, phạm vi | Ø 4 ~ Ø 320mm |
| Độ sâu mài tối đa | 410 mm | |
| Hệ thống điều khiển | Bộ điều khiển | FANUC |
| Công việc trí óc | Tốc độ trục chính | 0 ~ 1000 vòng/phút |
| Tốc độ tiến dao trục X / Hành trình tối đa | 8 M/phút / 650 mm | |
| Đơn vị hiển thị tối thiểu trục X | 0,0001mm | |
| Góc xoay | -5˚~+15˚ | |
| Bàn làm việc | Tốc độ tiến dao trục Y và trục Z | Z : 6 triệu/phút |
| Trục Y & trục Z tối đa. đột quỵ | Z : 550mm | |
| Đơn vị hiển thị tối thiểu trục Y và trục Z | Z: 0,0001mm | |
| Góc xoay trục Y | - | |
| Khoảng cách từ tâm trục chính đến mặt đất | 1070mm | |
| Xoay bàn làm việc | Ø 380 mm | |
| Hệ thống thủy lực | Dung tích thùng dầu | 40 L |
| Hệ thống làm mát | Dung tích bình làm mát | 400 L |
| Động cơ | Động cơ thủy lực | 1,5 Kw (2HP) |
| Động cơ bơm nước làm mát | 0,37 Kw (1/2HP) | |
| Động cơ servo trục X & trục Y & trục Z | X : 2,5 Kw / Z : 2,5 Kw | |
| Động cơ bánh mài (kw) | Z: 2.2, (3HP) Z2 : 2.2(3HP) |
|
| Động cơ đầu làm việc | 1.8Kw(Servo không chổi than) | |
| Người khác | chất bôi trơn tự động | 4 lít |
| Kích thước máy (LxWxH)-bao gồm các phụ kiện | 4200x3100x2100mm | |
| Trọng lượng máy | 8000 kg | |
| Trang bị tiêu chuẩn | Bộ điều khiển CNC | |
| Biến tần cho động cơ đầu làm việc trục X | ||
| Biến tần cho động cơ trục mài trục Z | ||
| Biến tần cho động cơ trục mài trục Z2 | ||
| Trục mài trục Z | ||
| Trục mài trục Z2 | ||
| Mâm cặp thủy lực | ||
| Xi lanh thủy lực | ||
| Đèn báo động ba màu | ||
| Đèn làm việc | ||
| Hộp công cụ | ||
| chất bôi trơn tự động | ||
| Bể làm mát và máy bơm | ||
| Giấy lọc | ||
| Máy tách từ | ||
| Bể thủy lực có bơm | ||
| Hệ thống bức xạ nhiệt bên trong tủ | ||
| Tủ trang điểm kim cương | ||
| Bu lông và khối móng | ||
| Hướng dẫn vận hành cơ, điện | ||
| Vỏ bọc kín | ||
