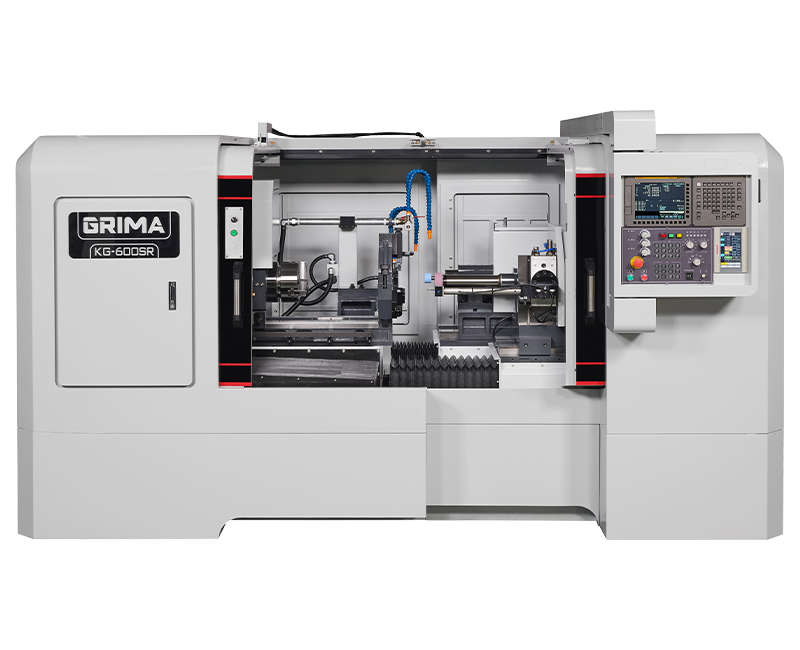

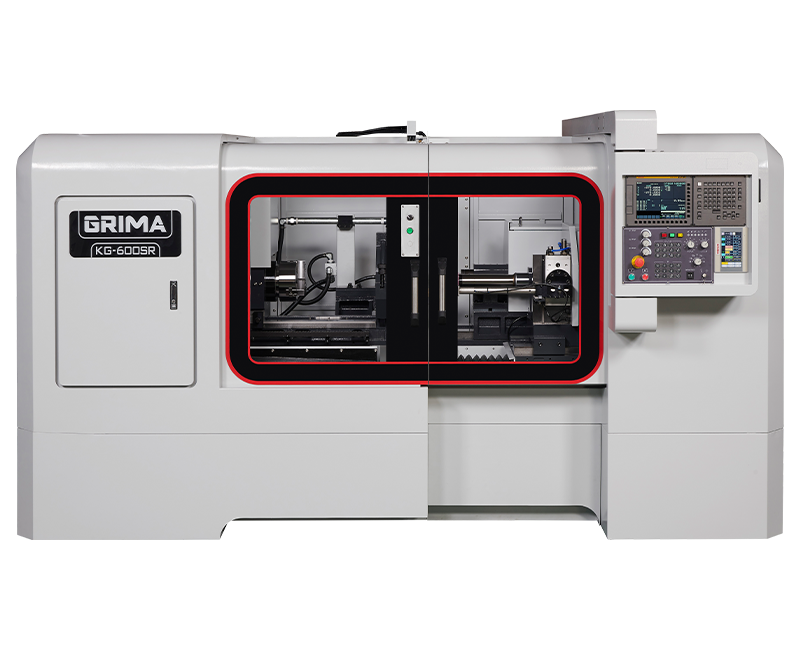

KG-600SR CNC 中心架内圆磨床
CNC 中心架内圆磨床
- 双砂轮主轴 + 中心架
- 最大加工深度 400mm
- 全密闭式护罩
- FANUC 控制器
- X、Y、Z 轴行程 800/450/450mm
KG-600SR 机型为双砂轮主轴+中心架组，工件最大长度600mm，可研磨加工深度到达 400mm，鸠尾手动滑台採气浮设计，可依工件长度需求，任意调整滑台位置，因应研磨锥度不同，Y 轴有独立调整角度功能
产品特性
X 轴
- 採用高刚性滚柱线轨，四滑轨搭配 12 个滑使其轴向之刚性及稳定性大大提升。
- 採用鼻端 A2-6 套筒式高刚性主轴此主轴轴、向刚性高、升稳定、热变形量、动态旋转精度高。
- 主轴头採气浮设计，依工件长度需求可轻易任意调整主轴头位置。
- 中心架依工件需求加以使用，使其增加研磨时的稳定性及精度。
Y&Z 轴
- 皮带式 Ø90mm 研磨主轴，可依加工工件需求更换不同转速之研磨主轴，使对工件研磨时大幅提升效率。
- 鸠尾手动滑台採气浮设计，依工件长度需求可轻易任意调整滑台位置。
Y 轴
- 以往磨锥度两轴同动，长期使用滚珠螺桿会产生磨损，以至于磨锥度不稳定。
- 特此研发制造Y轴可独立调整角度功能，大幅提升锥度研磨时的稳定性及精度。
- 双磨削主轴
- Steady Rest
- A2-6 套筒式刚性研磨主轴
产品规格
| 机型 | KG-600SR | |
|---|---|---|
| 加工能力 | 研磨直径范围 | Ø 4 ~ Ø 320 mm |
| 最大研磨深度 | 400 mm | |
| 控制系统 | 控制器 | FANUC |
| 工作头 | 主轴转速 | 0 ~ 1000 rpm |
| X 轴进给速度/ 最大行程 | 8 M/min / 800 mm | |
| X 轴最小显示单位 | 0.0001 mm | |
| 工作头旋转角度 | 0˚~+15˚ | |
| 工作台 | Y & Z 轴进给速度 | 10/10 M/min |
| Y & Z 轴最大行程 | 450+200/ 450+200 mm | |
| Y & Z 轴最小显示单位 | 0.0001 / 0.0001 mm | |
| Y 轴旋转角度 | 0˚~+10˚ | |
| 工作主轴中心离地面高度 | 1100 mm | |
| 工作台旋径 | Ø 380 mm | |
| 油压系统 | 油箱容量 | 30 L |
| 冷却系统 | 切削液水箱容量 | 380 L |
| 传动马达 | 油压马达 | 0.75 Kw (1HP) |
| 切削液水箱容量 | Machine : 0.37 Kw (1/2HP) Base : 0.37 Kw (1/2HP) |
|
| X、Y、Z 轴伺服马达 | X : 2.5 Kw / Y : 2.5 Kw / Z : 2.5 Kw | |
| 砂轮马达（kw） | Y: 4.0， (5HP) Z: 4.0， (5HP) |
|
| 主轴头马达（kw） | 1.8Kw(Brushless Servo) | |
| 其他 | 自动注油机 | 4 L |
| 机器尺寸（长x宽x高）-含配件 | 3500 x 3150 x1960 mm | |
| 机械重量 | 8300 kg | |
| 标准配件 | CNC 控制器 | |
| X 轴工件马达变频器 | ||
| Y 轴研磨主轴马达变频器 | ||
| Z 轴研磨主轴马达变频器 | ||
| Y 轴研磨主轴 | ||
| Z 轴研磨主轴 | ||
| 油压夹头 | ||
| 油压迴转缸 | ||
| 三色警示灯 | ||
| LED 工作灯 | ||
| 工具箱 | ||
| 自动注油机 | ||
| 切消液水箱及泵浦 | ||
| 纸带过滤机 | ||
| 电磁除屑机 | ||
| 液压油箱及泵浦 | ||
| 电器箱内循环散热 | ||
| 钻石修刀 | ||
| 地基螺丝及垫块 | ||
| 机械、电器操作说明书 | ||
| 全罩式护罩 | ||
