KG-150A CNC 单砂轮主轴磨床
CNC 单主轴磨床
- 单砂轮主轴结构
- 可加装车削模组(选购)
- 最大研磨深度 150mm
- FANUC 控制器
- 半密闭式护罩
- X、Z 轴行程 350/400+100mm
KG-150A 机型为单轴内径研磨加工工序单一，对于量产型是一大佳音
产品特性
线轨 & 滚珠螺桿
X、Z 轴皆选用高级线性滑轨及滚珠螺桿，具高精度、高刚性特色。
高级铸铁
结构体採用 FC30 高级铸铁制成，经回火及应力消除处理，永保机械加工精度及稳定性。

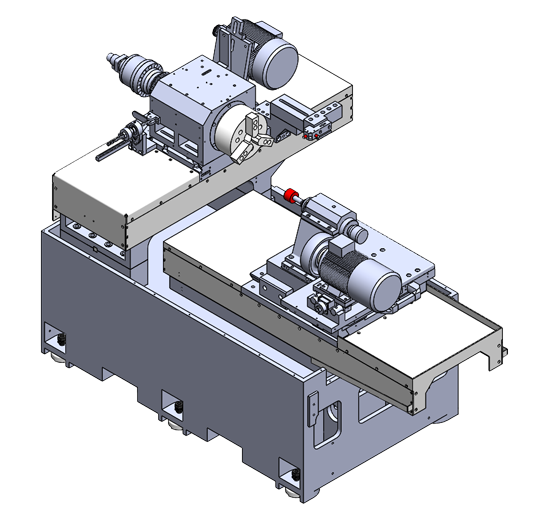

稳重的底座
超大稳重的底座，内部肋骨配置，依力学原理设计，展现独特稳定性。
伺服马达驱动
X、Z轴移动，均採用伺服马达驱动。最小移动单位 0.001mm

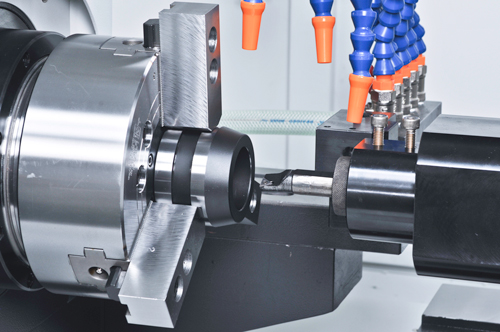

单研磨主轴 + 安装车削模组

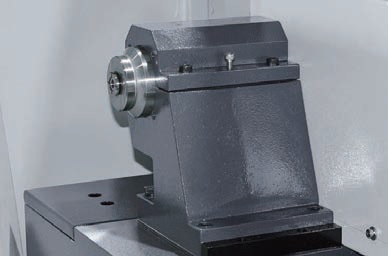

单研磨主轴
FANUC 控制器
- 功能强劲，提供多面研磨之参数设定。
- 一次工件装夹，可执行高达 16 面研磨。
人机感测萤幕
- 可控管各种研磨情况下之马达电流。
- 具有感测研磨功能。
- 利于操作者工件校刀、补正、砂轮尺寸监控

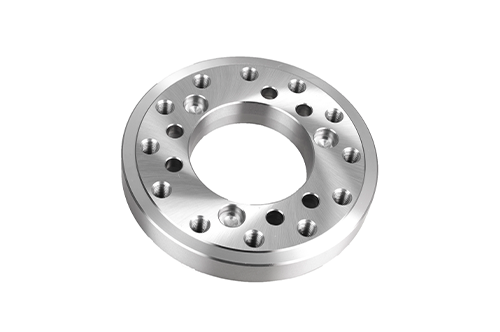

KG-150 工件
产品规格
| 机型 | KG-150A | |
|---|---|---|
| 加工能力 | 研磨直径范围 | Ø 4 ~ Ø 240 mm |
| 最大研磨深度 | 150 mm | |
| 工件最大旋径 | Ø 380 mm | |
| 防水护盖内之旋径 | Ø 300 mm | |
| 控制系统 | 控制器 | FANUC |
| 工作头 | 主轴转速 | 0～1000 rpm |
| X 轴进给速度/ 最大行程 | 10 M/min / 300 mm | |
| X 轴最小移动单位 | 0.0001 mm | |
| 工作头旋转角度 | -5°～+15° | |
| 工作台 | Z 轴进给速度 | Z : 10 M/min |
| Z 轴最大行程 | Z : 400+100 mm | |
| Z 轴最小显示单位 | Z：0.001 mm | |
| 工作主轴中心离地面高度 | 1060 mm | |
| 油压系统 | 油箱容量 | 30 L |
| 冷却系统 | 切削液水箱容量 | 160 L |
| 传动马达 | 油压马达 | 0.75 Kw (1HP) |
| 切削液马达 | 0.18 Kw (1/4HP) | |
| X、Y、Z 轴伺服马达 | X : 1.2 Kw / Z : 1.2 Kw | |
| 砂轮马达（kw） | 2.2，2P (3HP) - | |
| 主轴头马达 | 2.2，4P (3HP) | |
| 其他 | 自动注油机 | 2 L |
| 机器尺寸（长x宽xX高）-含配件 | 2500 x 2300 x1750 mm | |
| 机器重量 | 3000 kg | |
| 标准配件 | CNC 控制器 | |
| X 轴工件马达变频器 | ||
| Z 轴工件马达变频器 | ||
| Z 轴研磨主轴 | ||
| 油压夹头 | ||
| 迴转缸 | ||
| 三色警示灯 | ||
| 工作灯 | ||
| 工具箱 | ||
| 自动注油机 | ||
| 切削液水箱及泵浦 | ||
| 纸带过滤机 | ||
| 电磁除屑机 | ||
| 液压油箱及泵浦 | ||
| 电器箱内循环散热 | ||
| 钻石修刀 | ||
| 地基螺丝及垫块 | ||
| 机械、电器操作说明书 | ||
| 半罩式护罩 | ||
